Doxygen pro embedded C: dokumentace, na kterou nelze zapomenout

Každý projekt má dokumentaci a každý projekt má dokumentaci, která lže. Word soubor s popisem rozhraní byl správný v týdnu, kdy vznikl. Komentář nad funkcí je poctivější, protože je pár řádků od kódu, který popisuje, ale píší ho tytéž lidé, kteří zapomínají. Cesta ven nevede přes větší disciplínu, ale přes nástroj, který komentáře přečte, sestaví z nich dokumentaci a shodí build, když něco chybí. Tím nástrojem je Doxygen.

Tento článek ukazuje, jak vypadá zdokumentovaný modul v mých projektech, jak se generuje a jak z dokumentace udělat součást CI, kterou nelze přeskočit. Příklady vznikly s Doxygen 1.9.8 a Graphviz a výstupy jsou skutečné.

Co dokumentovat a co ne

Můj coding style o tom má jeden odstavec: komentáře ve stylu Doxygen pro všechny veřejné funkce, typy a makra, v angličtině, krátké a přesné, proč a ne co. Pár příkladů rozdílu:

Komentář, který nic nestojí	Komentář, který pomáhá
/* initializes the module */	Clears the filter and marks the value as not valid. The module does not report a value until Temperature_Task() has run at least once.
/* returns the value */	Returns TEMPERATURE_REQUEST_OK if a valid value is available, TEMPERATURE_REQUEST_ERROR if the task has not run yet.
/* value */ (for a parameter)	Filtered temperature in tenths of a degree Celsius. Must not be NULL. Written only if the function returns TEMPERATURE_REQUEST_OK.

První sloupec opakuje název funkce, který čtenář už vidí. Druhý sloupec říká to, co čtenář vidět nemůže: jednotku, platný rozsah, kdo vlastní paměť, zda se výstup zapisuje v případě chyby, odkud lze funkci volat, co je třeba udělat předtím. Pro embedded rozhraní je to také místo pro informace, které je nebezpečné hádat: je bezpečné volat to z přerušení, jak dlouho může blokovat, smí být ukazatel NULL.

Modul v souborech platformy

Šablony EmBi_Platform, z nichž každý modul začíná, mají stejnou dokumentační kostru: hlavičku souboru s \author, \file, \ingroup a \brief a nad každou funkcí blok s \brief, popisem a \return. Šablona konečného automatu přidává \pre pro předpoklady a blok \par Used global variables se seznamem proměnných, které funkce čte (in), zapisuje (out) nebo obojí (in,out), což je překvapivě užitečný druh dokumentace: tok dat funkce na třech řádcích.

Celý modul je v Doxygenu jedna skupina. \ingroup Temperature v každém souboru říká, že soubor patří k modulu, a samotná skupina se definuje jednou, v port souboru:

Temperature_Port.h

/**
 * \author Mr.Nobody
 * \file Temperature_Port.h
 * \ingroup Temperature
 * \brief Temperature module public functionality
 *
 * The only header that other modules include.
 */

/**
 * \defgroup Temperature Temperature module
 * \brief Measures the temperature and provides a filtered value.
 *
 * The module has to be initialized by Temperature_Init() and its
 * Temperature_Task() has to be called periodically. The latest filtered value
 * is read by Temperature_Get_Value().
 */

#ifndef TEMPERATURE_TEMPERATURE_PORT_H
#define TEMPERATURE_TEMPERATURE_PORT_H

#ifdef __cplusplus
extern "C" {
#endif

/* ============================== INCLUDES ================================== */
#include "Temperature_Types.h"
/* ========================= EXPORTED FUNCTIONS ============================= */

/**
 * \brief Initializes the module.
 *
 * Clears the filter and marks the value as not valid. The module does not
 * report a value until Temperature_Task() has run at least once.
 *
 * \pre Called once, before the first Temperature_Task().
 */
void Temperature_Init( void );

/**
 * \brief Reads the sensor and updates the filtered value.
 *
 * Shall be called periodically from the main loop or from a scheduler, it
 * takes about the same time on every call.
 *
 * \note Not safe to be called from an interrupt: the function is not reentrant.
 */
void Temperature_Task( void );

/**
 * \brief Provides the latest filtered temperature.
 *
 * \param[out] value Filtered temperature in tenths of a degree Celsius. Must
 *                   not be NULL. It is written only if the function returns
 *                   \ref TEMPERATURE_REQUEST_OK.
 *
 * \return \ref TEMPERATURE_REQUEST_OK if a valid value is available,
 *         \ref TEMPERATURE_REQUEST_ERROR if the task has not run yet.
 */
temperature_RequestState_t Temperature_Get_Value( temperature_Value_t * const value );

#ifdef __cplusplus
}
#endif

#endif /* TEMPERATURE_TEMPERATURE_PORT_H */

Typy mají krátký popis typu a každé hodnoty (komentář /**< ... */ za členem dokumentuje člen na stejném řádku):

Temperature_Types.h

/**
 * \author Mr.Nobody
 * \file Temperature_Types.h
 * \ingroup Temperature
 * \brief Temperature module global types definition
 *
 * This file contains the types that are used across the module and are
 * available for other modules through the port file.
 */

#ifndef TEMPERATURE_TEMPERATURE_TYPES_H
#define TEMPERATURE_TEMPERATURE_TYPES_H
/* ============================== INCLUDES ================================== */
#include <stdint.h>
/* ============================== TYPEDEFS ================================== */

/** Temperature in tenths of a degree Celsius, e.g. 253 means 25.3 degC. */
typedef int16_t temperature_Value_t;

/** Enumeration used to signal the result of a request. */
typedef enum
{
    TEMPERATURE_REQUEST_ERROR = 0u, /**< The request failed, the output is not valid */
    TEMPERATURE_REQUEST_OK          /**< The request succeeded                       */
}   temperature_RequestState_t;

#endif /* TEMPERATURE_TEMPERATURE_TYPES_H */

Generování

Doxygen se konfiguruje souborem s několika sty voleb. Psát ho ručně je chyba, které se snadno vyhnete: platforma má soubor jako šablonu (Doxyfile.in v artefaktu Doxygen) a plní ho z proměnných CMake a projekty nastavují jen ty, které se liší od výchozích. Totéž umožňuje modul samotného CMake a toto je celá konfigurace příkladu:

CMakeLists.txt

cmake_minimum_required(VERSION 3.19)
project(DoxDemo C)

find_package(Doxygen REQUIRED dot)

set(DOXYGEN_PROJECT_NAME        "Temperature module")
set(DOXYGEN_OUTPUT_DIRECTORY    ${CMAKE_BINARY_DIR}/docs)
set(DOXYGEN_OPTIMIZE_OUTPUT_FOR_C YES)
set(DOXYGEN_FULL_PATH_NAMES     NO)
set(DOXYGEN_GENERATE_LATEX      NO)
set(DOXYGEN_QUIET               YES)

# The documentation is a contract: a missing description is an error.
set(DOXYGEN_WARN_IF_UNDOCUMENTED     YES)
set(DOXYGEN_WARN_IF_DOC_ERROR        YES)
set(DOXYGEN_WARN_NO_PARAMDOC         YES)
set(DOXYGEN_WARN_AS_ERROR            FAIL_ON_WARNINGS)

# Graphs (the Graphviz artifact in the platform)
set(DOXYGEN_HAVE_DOT                 YES)
set(DOXYGEN_CALL_GRAPH               YES)
set(DOXYGEN_CALLER_GRAPH             YES)
set(DOXYGEN_DOT_IMAGE_FORMAT         svg)

doxygen_add_docs(docs Temperature COMMENT "Generating the documentation")

a build je jeden target:

cmake -S . -B build -G Ninja
cmake --build build --target docs

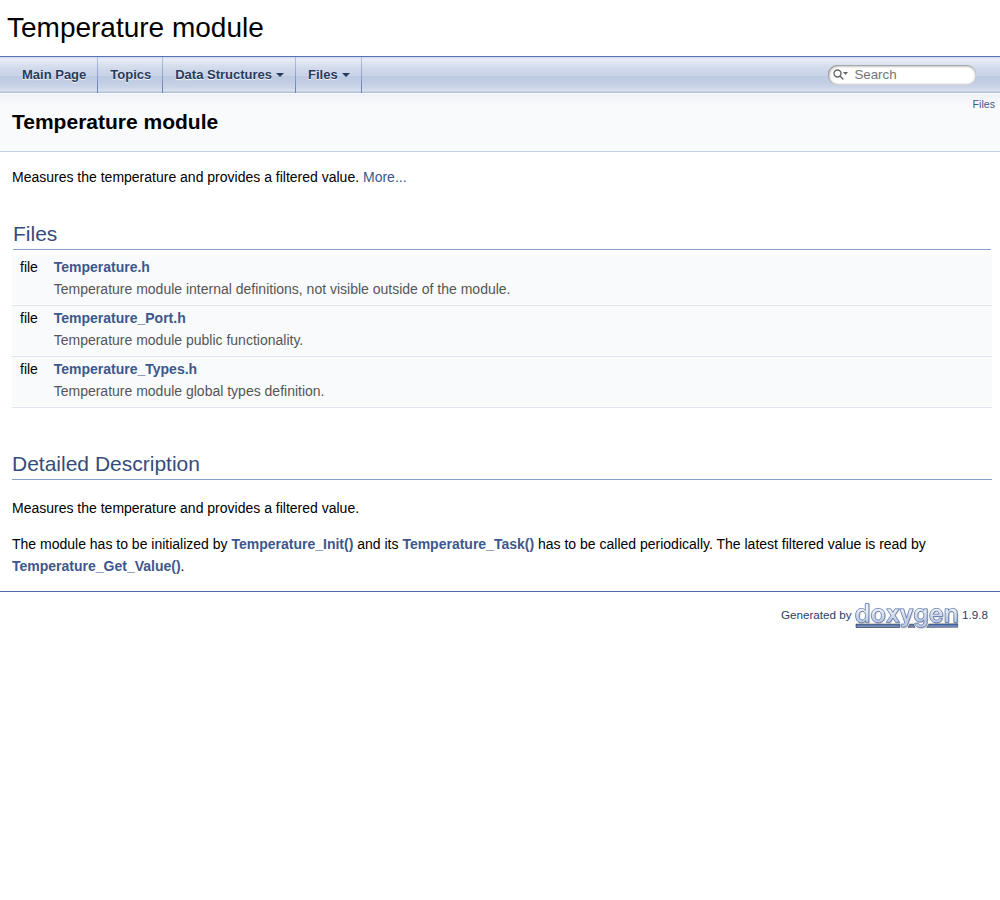

Výsledkem je složka s HTML stránkami. Skupina modulu se soubory, které k ní patří, a popisem z port souboru vypadá takto:

Doxygen také kreslí include graph každého souboru a call graph a caller graph každé zdokumentované funkce (HAVE_DOT, Graphviz: proto má platforma pro něj artefakt). Include grafy stojí za občasný pohled: šipka z aplikačního souboru do interní hlavičky modulu je tentýž problém, který popisuje článek o organizaci souborů, jen viděný shora.

Dokumentace jako test

Tohle je část, která mění disciplínu. Čtyři volby změní chybějící dokumentaci z „měli bychom“ na „build je červený“:

set(DOXYGEN_WARN_IF_UNDOCUMENTED   YES)   # a public member without a description
set(DOXYGEN_WARN_IF_DOC_ERROR      YES)   # a wrong tag, a parameter that does not exist
set(DOXYGEN_WARN_NO_PARAMDOC       YES)   # a function whose parameters are not described
set(DOXYGEN_WARN_AS_ERROR          FAIL_ON_WARNINGS)

S FAIL_ON_WARNINGS Doxygen projde vše, vypíše všechna varování a teprve potom skončí chybou (prosté YES se zastaví u prvního). Vyzkoušel jsem to: z port souboru jsem smazal popis Temperature_Task() a \param u Temperature_Get_Value() a build ohlásil:

Temperature/Temperature_Port.h:40: error: Member Temperature_Task(void) (function) of file Temperature_Port.h is not documented.
Temperature/Temperature_Port.h:45: error: parameters of member Temperature_Get_Value are not documented
ninja: build stopped: subcommand failed.

(Návratový kód příkazu je 1, takže CI je červené.) Po vrácení popisů stejný build skončí bez jakéhokoli výstupu a s návratovým kódem 0. Nová funkce bez komentáře se tak už nemůže omylem dostat do hlavní větve a nikdo nemusí být tím, kdo si to při review pohlídá.

Co obsahuje dobrá dokumentace rozhraní

U každé funkce veřejného rozhraní projděte seznam:

1. Co dělá, jednou větou, se slovesem (\brief).
2. Parametry: směr ([in], [out], [in,out]), jednotka, rozsah, zda je povoleno NULL.
3. Návratová hodnota: každá hodnota, která může být vrácena, a co znamená.
4. Předpoklady (\pre): co je třeba udělat předtím, například inicializaci.
5. Kontext: lze funkci volat z přerušení, blokuje, jak dlouho trvá.
6. Vedlejší efekty: co dalšího mění (globální stav, periferii).

Pokud funkce nemá odpověď na jednu z těchto otázek, odpověď je v kódu a čtenář si ji musí přečíst. To je znamení, že rozhraní není dokončené, a psaní komentáře je často okamžik, kdy to zjistíte.

Kam to v platformě zapadá

Každý modul platformy má ve svém CMakeLists.txt volání, které registruje jeho složku pro dokumentaci (když je v projektu dostupný artefakt Doxygen), a kořenový build má volbu DOXYGEN_ENABLED. Dokumentace celého firmwaru se tedy generuje stejným buildem jako firmware: -DDOXYGEN_ENABLED=ON. Artefakty (Doxygen a Graphviz) se stahují ve verzi, kterou má projekt připnutou, takže stránky z dneška a z příštího roku vypadají stejně.

Kontrolní seznam

1. Každá veřejná funkce, typ a makro má popis. Interní jen tam, kde to není zřejmé.
2. Popis říká to, co čtenář nevidí v signatuře: jednotky, rozsahy, kontext, chyby.
3. Jedna skupina na modul (\defgroup v port souboru, \ingroup v ostatních).
4. WARN_IF_UNDOCUMENTED, WARN_NO_PARAMDOC a FAIL_ON_WARNINGS v CI.
5. Grafy jsou zapnuté a někdo se čas od času podívá na include graph aplikace.
6. Dokumentace se generuje ze stejného buildu jako firmware, s připnutými nástroji.
