Doxygen для embedded C: документація, про яку неможливо забути

У кожного проєкту є документація, і в кожного проєкту є документація, яка бреше. Word-файл з описом інтерфейсу був правильним у тиждень, коли його писали. Коментар над функцією чесніший, бо він за кілька рядків від коду, який описує, але його пишуть ті самі люди, які забувають. Вихід не в більшій дисципліні, а в інструменті, який читає коментарі, будує з них документацію й ламає збірку, коли чогось бракує. Цей інструмент - Doxygen.

Ця стаття показує, як у моїх проєктах виглядає задокументований модуль, як його генерують і як зробити документацію частиною CI, яку не можна оминути. Приклади зібрано з Doxygen 1.9.8 та Graphviz, а виводи - справжні.

Що документувати, а що ні

У моєму стилі кодування цьому присвячено один абзац: коментарі у стилі Doxygen для всіх публічних функцій, типів і макросів, англійською, короткі й точні, чому, а не що. Кілька прикладів різниці:

Коментар, який нічого не коштує	Коментар, який допомагає
/* initializes the module */	Clears the filter and marks the value as not valid. The module does not report a value until Temperature_Task() has run at least once.
/* returns the value */	Returns TEMPERATURE_REQUEST_OK if a valid value is available, TEMPERATURE_REQUEST_ERROR if the task has not run yet.
/* value */ (для параметра)	Filtered temperature in tenths of a degree Celsius. Must not be NULL. Written only if the function returns TEMPERATURE_REQUEST_OK.

Перша колонка повторює назву функції, яку читач і так бачить. Друга каже те, чого читач не бачить: одиницю виміру, допустимий діапазон, хто володіє пам'яттю, чи записується вихідне значення у випадку помилки, звідки можна викликати функцію, що треба зробити перед цим. Для embedded-інтерфейсу це також місце для інформації, яку небезпечно вгадувати: чи безпечно викликати з переривання, як довго функція може блокувати, чи може вказівник бути NULL.

Модуль у файлах платформи

Шаблони EmBi_Platform, з яких починається кожен модуль, мають однаковий скелет документації: заголовок файлу з \author, \file, \ingroup та \brief, а над кожною функцією блок з \brief, описом і \return. Шаблон скінченного автомата додає \pre для передумов і блок \par Used global variables зі списком змінних, які функція читає (in), записує (out) або й те, й інше (in,out). Це напрочуд корисний вид документації: потік даних функції в трьох рядках.

Увесь модуль - це одна група в Doxygen. \ingroup Temperature у кожному файлі каже, що файл належить модулю, а сама група визначається один раз, у port-файлі:

Temperature_Port.h

/**
 * \author Mr.Nobody
 * \file Temperature_Port.h
 * \ingroup Temperature
 * \brief Temperature module public functionality
 *
 * The only header that other modules include.
 */

/**
 * \defgroup Temperature Temperature module
 * \brief Measures the temperature and provides a filtered value.
 *
 * The module has to be initialized by Temperature_Init() and its
 * Temperature_Task() has to be called periodically. The latest filtered value
 * is read by Temperature_Get_Value().
 */

#ifndef TEMPERATURE_TEMPERATURE_PORT_H
#define TEMPERATURE_TEMPERATURE_PORT_H

#ifdef __cplusplus
extern "C" {
#endif

/* ============================== INCLUDES ================================== */
#include "Temperature_Types.h"
/* ========================= EXPORTED FUNCTIONS ============================= */

/**
 * \brief Initializes the module.
 *
 * Clears the filter and marks the value as not valid. The module does not
 * report a value until Temperature_Task() has run at least once.
 *
 * \pre Called once, before the first Temperature_Task().
 */
void Temperature_Init( void );

/**
 * \brief Reads the sensor and updates the filtered value.
 *
 * Shall be called periodically from the main loop or from a scheduler, it
 * takes about the same time on every call.
 *
 * \note Not safe to be called from an interrupt: the function is not reentrant.
 */
void Temperature_Task( void );

/**
 * \brief Provides the latest filtered temperature.
 *
 * \param[out] value Filtered temperature in tenths of a degree Celsius. Must
 *                   not be NULL. It is written only if the function returns
 *                   \ref TEMPERATURE_REQUEST_OK.
 *
 * \return \ref TEMPERATURE_REQUEST_OK if a valid value is available,
 *         \ref TEMPERATURE_REQUEST_ERROR if the task has not run yet.
 */
temperature_RequestState_t Temperature_Get_Value( temperature_Value_t * const value );

#ifdef __cplusplus
}
#endif

#endif /* TEMPERATURE_TEMPERATURE_PORT_H */

Типи мають короткий опис самого типу та кожного значення (коментар /**< ... */ після члена документує цей член у тому самому рядку):

Temperature_Types.h

/**
 * \author Mr.Nobody
 * \file Temperature_Types.h
 * \ingroup Temperature
 * \brief Temperature module global types definition
 *
 * This file contains the types that are used across the module and are
 * available for other modules through the port file.
 */

#ifndef TEMPERATURE_TEMPERATURE_TYPES_H
#define TEMPERATURE_TEMPERATURE_TYPES_H
/* ============================== INCLUDES ================================== */
#include <stdint.h>
/* ============================== TYPEDEFS ================================== */

/** Temperature in tenths of a degree Celsius, e.g. 253 means 25.3 degC. */
typedef int16_t temperature_Value_t;

/** Enumeration used to signal the result of a request. */
typedef enum
{
    TEMPERATURE_REQUEST_ERROR = 0u, /**< The request failed, the output is not valid */
    TEMPERATURE_REQUEST_OK          /**< The request succeeded                       */
}   temperature_RequestState_t;

#endif /* TEMPERATURE_TEMPERATURE_TYPES_H */

Генерація

Doxygen налаштовується файлом з кількома сотнями опцій. Писати його вручну - помилка, якої легко уникнути: платформа має цей файл як шаблон (Doxyfile.in в артефакті Doxygen) і заповнює його зі змінних CMake, а проєкти задають лише ті, що відрізняються від типових. Те саме можливо й за допомогою власного модуля CMake, і ось уся конфігурація прикладу:

CMakeLists.txt

cmake_minimum_required(VERSION 3.19)
project(DoxDemo C)

find_package(Doxygen REQUIRED dot)

set(DOXYGEN_PROJECT_NAME        "Temperature module")
set(DOXYGEN_OUTPUT_DIRECTORY    ${CMAKE_BINARY_DIR}/docs)
set(DOXYGEN_OPTIMIZE_OUTPUT_FOR_C YES)
set(DOXYGEN_FULL_PATH_NAMES     NO)
set(DOXYGEN_GENERATE_LATEX      NO)
set(DOXYGEN_QUIET               YES)

# The documentation is a contract: a missing description is an error.
set(DOXYGEN_WARN_IF_UNDOCUMENTED     YES)
set(DOXYGEN_WARN_IF_DOC_ERROR        YES)
set(DOXYGEN_WARN_NO_PARAMDOC         YES)
set(DOXYGEN_WARN_AS_ERROR            FAIL_ON_WARNINGS)

# Graphs (the Graphviz artifact in the platform)
set(DOXYGEN_HAVE_DOT                 YES)
set(DOXYGEN_CALL_GRAPH               YES)
set(DOXYGEN_CALLER_GRAPH             YES)
set(DOXYGEN_DOT_IMAGE_FORMAT         svg)

doxygen_add_docs(docs Temperature COMMENT "Generating the documentation")

а збірка - це одна ціль:

cmake -S . -B build -G Ninja
cmake --build build --target docs

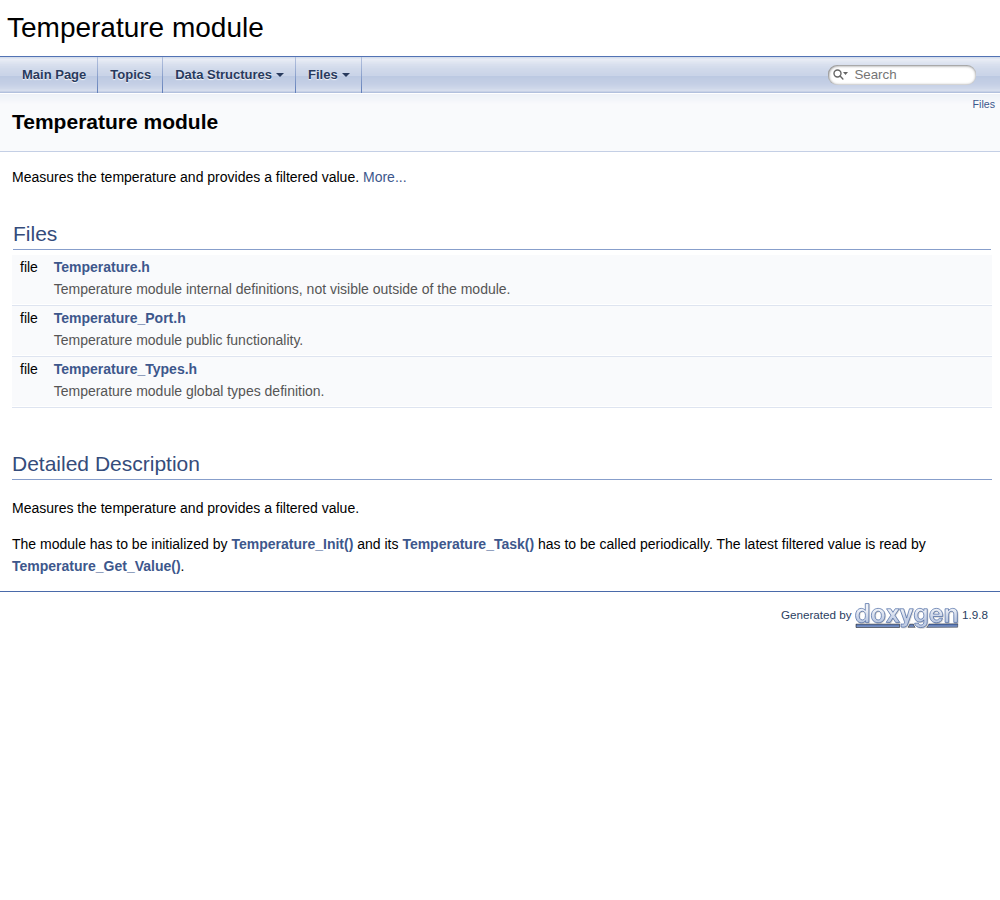

Результат - тека зі сторінками HTML. Група модуля з файлами, що до неї належать, та описом із port-файлу виглядає так:

Doxygen також малює граф включень (include graph) кожного файлу, а також граф викликів (call graph) і граф викликачів (caller graph) кожної задокументованої функції (HAVE_DOT, Graphviz: ось чому платформа має для нього артефакт). На графи включень варто час від часу поглядати: стрілка від файлу застосунку до внутрішнього заголовка модуля - це та сама проблема, яку описує стаття про організацію файлів, лише побачена згори.

Документація як тест

Саме ця частина змінює дисципліну. Чотири опції перетворюють відсутню документацію із «варто б» на «збірка червона»:

set(DOXYGEN_WARN_IF_UNDOCUMENTED   YES)   # a public member without a description
set(DOXYGEN_WARN_IF_DOC_ERROR      YES)   # a wrong tag, a parameter that does not exist
set(DOXYGEN_WARN_NO_PARAMDOC       YES)   # a function whose parameters are not described
set(DOXYGEN_WARN_AS_ERROR          FAIL_ON_WARNINGS)

З FAIL_ON_WARNINGS Doxygen проходить усе, виводить усі попередження й лише потім завершується з помилкою (простий YES зупиняється на першому). Я спробував: видалив опис Temperature_Task() та \param у Temperature_Get_Value() з port-файлу, і збірка відповіла:

Temperature/Temperature_Port.h:40: error: Member Temperature_Task(void) (function) of file Temperature_Port.h is not documented.
Temperature/Temperature_Port.h:45: error: parameters of member Temperature_Get_Value are not documented
ninja: build stopped: subcommand failed.

(Код завершення команди - 1, тож CI червоний.) Коли описи повернуто, та сама збірка завершується без жодного виводу й з кодом 0. Нова функція без коментаря тепер не може випадково потрапити в головну гілку, і нікому не треба бути тим, хто пам'ятає про це на рев'ю.

Що містить добра документація інтерфейсу

Для кожної функції публічного інтерфейсу перевірте список:

1. Що вона робить - одним реченням, із дієсловом (\brief).
2. Параметри: напрямок ([in], [out], [in,out]), одиниця виміру, діапазон, чи дозволено NULL.
3. Значення, що повертається: кожне можливе значення та що воно означає.
4. Передумови (\pre): що треба зробити раніше, наприклад ініціалізацію.
5. Контекст: чи можна викликати з переривання, чи блокує, скільки часу виконується.
6. Побічні ефекти: що ще вона змінює (глобальний стан, периферію).

Якщо функція не має відповіді на одне з цих запитань, відповідь лежить у коді, і читач мусить його читати. Це ознака того, що інтерфейс не завершений, а вправа з написання коментаря часто й виявляється моментом, коли ви це помічаєте.

Де це вписується в платформу

Кожен модуль платформи має в своєму CMakeLists.txt виклик, який реєструє його теку для документації (коли артефакт Doxygen доступний у проєкті), а кореневий білд має опцію DOXYGEN_ENABLED. Отже, документація всього firmware генерується тією самою збіркою, що й firmware: -DDOXYGEN_ENABLED=ON. Артефакти (Doxygen і Graphviz) завантажуються у версії, яку зафіксував проєкт, тому сторінки сьогодні й наступного року виглядають однаково.

Чекліст

1. Кожна публічна функція, тип і макрос має опис. Внутрішні - лише там, де не очевидно.
2. Опис каже те, чого читач не бачить у сигнатурі: одиниці, діапазони, контекст, помилки.
3. Одна група на модуль (\defgroup у port-файлі, \ingroup в інших).
4. WARN_IF_UNDOCUMENTED, WARN_NO_PARAMDOC і FAIL_ON_WARNINGS у CI.
5. Графи ввімкнені, і хтось час від часу дивиться на граф включень застосунку.
6. Документація генерується тією самою збіркою, що й firmware, із зафіксованими інструментами.
